Hebe-Vorrichtung für eine Transportplattform
Mit dieser Erfindung (Patent) kann der Stauraum- bzw., Lagerraum in bestehenden sowie geplanten Gebäuden verdoppelt werden. Diese Möglichkeit ist in nahezu allen Gebäuden gegeben ob im Wohnhaus, in Garagen, in Lagerhallen oder in Scheunen. Die Größe der Plattform kann individuell gestaltet werden.
Aufgabe der Erfindung ist es deshalb, eine Hebe-Vorrichtung für Gegenstände unterschiedlichster Art zu schaffen, die für einen nachträglichen Einbau in ein Gebäude wie beispielsweise eine Garage geeignet ist.
– Bei der erfindungsgemäßen Hebe-Vorrichtung wird durch die Merkmalskombination des kennzeichnenden Teils des Patentanspruchs 1 in Verbindung mit den Merkmalen seines Oberbegriffes eine in jeder Phase einer Überführung der Plattform von einem ersten auf ein zweites Niveau eine horizontale Lage der Plattform erreicht, so dass ein Anheben eines Kraftfahrzeuges oder anderer Gegenstände lediglich für ein Abstellen oder für unterschiedlichste andere Zwecke wie beispielsweise einer Inspektion eines betreffenden Gegenstandes von unten ermöglicht ist.
– Gemäß einer ersten bevorzugten Ausführungsform der erfindungsgemäßen Hebe-Vorrichtung ist vorgesehen, dass jeder Spulenkörper eine von der Oberfläche eines Zylinders gebildete Basisfläche enthält, wobei zu jeder Seite der Basisfläche jeweils eine Stützwand zum Abstützen eines Zugseiles vorgesehen ist.

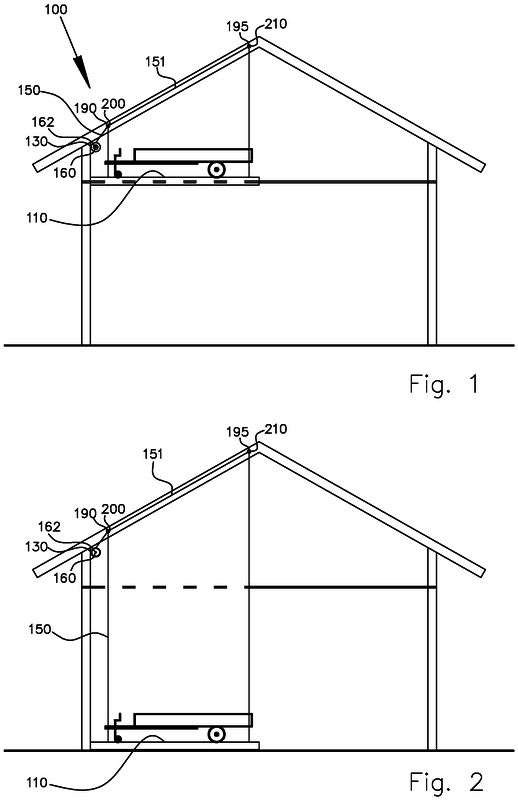

Die Erfindung betrifft eine Hebe-Vorrichtung für eine Plattform zum vertikalen Transportieren von Gegenständen, mit einer Plattform, die reversibel von einem ersten Niveau auf ein zweites Niveau anhebbar und absenkbar ist, wobei eine mittels eines Motors bidirektional drehbare Drehachse mit einer Mehrzahl von Spulenkörpern für die Lagerung jeweils eines Zugseiles versehen ist, wobei ein jeweiliges erstes Ende eines jeden Zugseils an einem jeweils zugeordneten Spulenkörper verankert ist und ein jeweiliges zweites Ende eines jeden Zugseils in einem zugeordneten Punkt an der Plattform verankert ist, und wobei die Länge der Zugseile bemessen ist um eine horizontale Lage der Plattform während einer jeden Phase einer Überführung der Plattform von einem ersten auf ein zweites Niveau sicherzustellen.
Patent Verkauf
Oder Lizenz zu vergeben

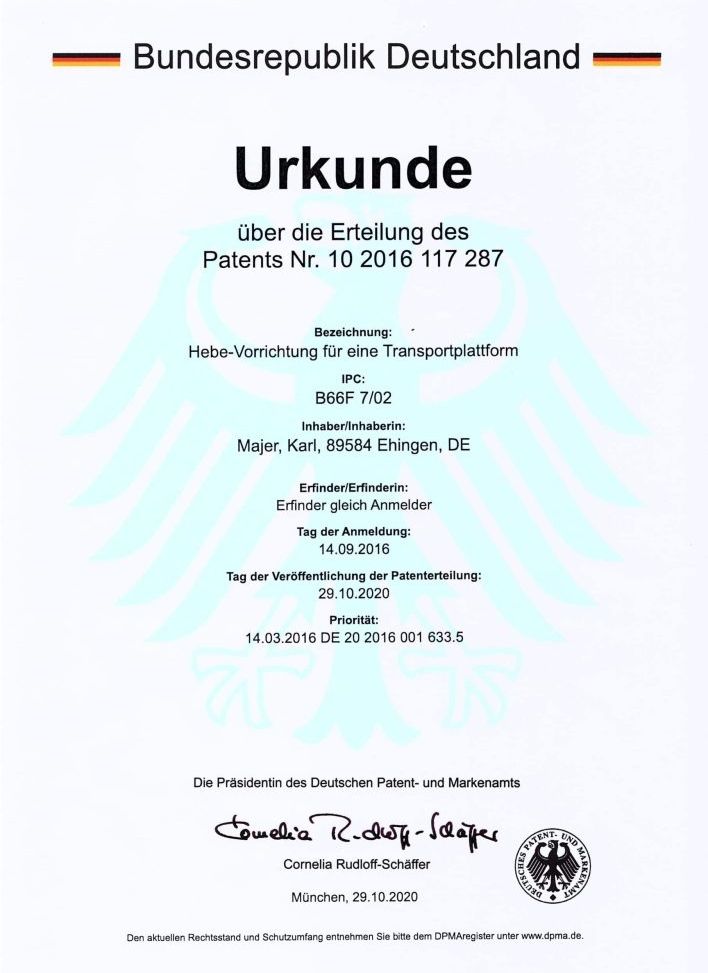

Schutzrecht für Deutschland
Datum der Anmeldung: 04.09.2016
Patent Nr. DE 102016117287-B4
Garagenaufzug-DE 102016117287-B4.pdf
