Erfindung: WEK-(Wind-Energie-Konverter-) Paneel (smart ANEMOVOLTAICS)
Vorteile: Hol dir den Strom von (d)einer Hauswand! Das Paneel als „Windenergie-Konverter“ ist ein „Windrad in der Box“ – ein Gehäuse, dessen Breite und Länge etwa so groß ist, wie wenn man die Arme ausstreckst. Im Inneren des Gehäuses dreht sich ein „Windrad“, das einen Generator antreibt. Die Paneele können z.B. als Fassadenelemente und in entsprechender Stückzahl verwendet als

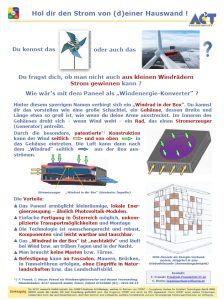

WEK-Wind-Energie-Konverter_DE.PDF

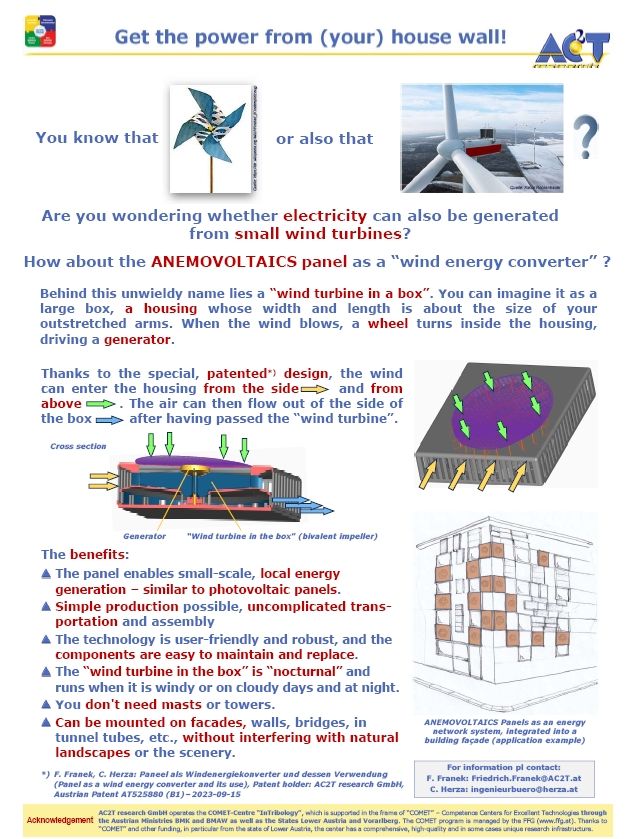

WEK-Wind-Energie-Konverter_EN.PDF
Um insbesondere die Schwachstellen und Risiken von Groß-WEK (Eingriffe in das Landschaftsbild, Abstandregeln, verkehrstechnische, sicherheitstechnische und/oder organisatorische Sondermaßnahmen) zu vermeiden, wurde die Idee eines „WEK-Paneels” ausgearbeitet. Das Grundkonzept besteht aus einer modulartigen „Einheit” mit einem kastenförmigen Gehäuse (primär in den Flächenabmessungen ähnlich den bekannten Photovoltaik-Paneelen). Das Gehäuse enthält – aus Wartungsgründen in einer Subeinheit – einen speziell gestalteten Impeller („Windrad”) sowie einen Generator. Weiteres sind im Gehäuse die (darin technologisch integrierten) Leiteinrichtungen, die Hilfselektronik / Hilfsaktuatorik untergebracht.
Die besondere Ausführungsform des WEK-Paneels ermöglicht es, Windströmungen zu nutzen, die SOWOHL SEITLICH ALS AUCH FRONTAL auf das Paneel auftreffen. Damit sollen insbesondere Staudrucksituationen, z.B. als Fassadenelemente und in entsprechender Stückzahl etwa an senkrechten Gebäudeflächen, Brückenteilen, Lärmschutzwänden etc., energetisch genutzt werden. Dadurch wird die Begrenztheit bekannter mastgebundener „Klein-Windkraftsysteme“, freilich mit einem Fokus auf Vorzugswindrichtungen des jeweiligen Standortes, überwunden.
In der geplanten Vorzugsvariante bzw. -größe („Grundversion“) ist das prismatische Gehäuse mit der Grundfläche ähnlich einem konventionellen Photovoltaik-Element, also etwa 1,0 × 1,6 m² oder auch quadratisch, und einer Höhe von etwa 25 cm ausgeführt. Je nach Einsatzfall können die Dimensionen – im Sinne einer Baureihe – auch entsprechend angepasst (d. h. z.B. kleiner ausgeführt) werden.
Die Energieausbeute hängt von der effektiv „im Wind stehenden“ Fläche ab. Kann wesentlich die Staudrucksituation genutzt werden, dann ist übers Jahr gesehen etwa eine ähnliche Energieausbeute zu erwarten wie bei einem PV-Paneel gleicher Grundfläche (Erfahrungs-Beispiel aus diesem Bereich und mit den oben genannten Abmessungen: Paneel mit 250 W Nennleistung à 250 kWh Jahresertrag).
Patent Verkauf: Schutzrechtsverkauf (Übertragung) möglich, Konditionen (z.B. auf Länder bezogen) sind Verhandlungsgegenstand.
Lizenzvergabe der Länder: Lizenzvergabe möglich, Konditionen (z.B. Exklusivität) sind Verhandlungsgegenstand.
Schutzrecht für: Österreichisches Patent erteilt AT525880 (B1)–2023-09-15 , europäische Anmeldung im Laufen.
Ein Prototyp: Demonstrator (Ausführung verkleinert 1:5.)
Produktion nach Maßgabe einer Entwicklungs-/Vertriebspartnerschaft, Kooperationsmöglichkeiten mit einschlägigen (Fertigungs-)Betrieben sind vorhanden!
Datum der Anmeldung: 2022-09-15 (Österreichisches Patentamt, Wien.)
Patent Nr.: AT525880 (B1)–2023-09-15 „Paneel als Windenergiekonverter und dessen Verwendung“.
Patent/AT525880A4/de
Patentanmeldung AT525880A4.pdf
